Un technicien réseau expérimenté vous le dira : la majorité des pannes "mystérieuses" sur un réseau local ne viennent ni du switch, ni du serveur, ni du câble opérateur. Elles viennent d'un sertissage RJ45 mal fait, d'un excès de détorsion sur une paire au moment du raccordement, ou d'un câble croisé branché là où il fallait un câble droit. Sur un chantier de câblage structuré, on estime qu'une part significative des incidents de couche 1 provient directement de la terminaison des connecteurs. Autrement dit : ce petit clip en plastique transparent que tout le monde ignore est, très souvent, le maillon faible de l'infrastructure.
Dans cet article, on reprend les bases solides du câble RJ45 : son anatomie, sa place dans le modèle OSI, les normes de câblage qui le régissent, la différence entre câble droit et câble croisé, et le cas particulier du câble console, souvent mal compris car il ne transporte pas de données réseau au sens propre.

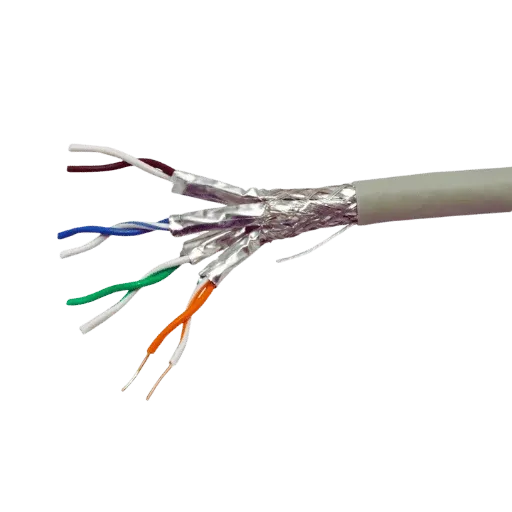

Anatomie du câble RJ45 : ce qu'il y a vraiment sous la gaine
Le terme "câble RJ45" est en réalité un abus de langage bien ancré. RJ45 (Registered Jack 45) désigne le connecteur à 8 broches, pas le câble lui-même. Le câble est un câble à paires torsadées, généralement en cuivre, terminé à chaque extrémité par un connecteur RJ45.
La structure typique d'un câble réseau comprend :
- 4 paires torsadées de cuivre (8 conducteurs au total), chacune torsadée sur elle-même pour limiter la diaphonie (interférence entre paires adjacentes). Plus le pas de torsion est serré, meilleure est l'immunité aux perturbations électromagnétiques.
- Une gaine extérieure (jacket), en PVC pour un usage standard ou en LSZH (Low Smoke Zero Halogen) pour les faux-plafonds et gaines techniques, où la réglementation incendie impose une faible émission de fumées toxiques.

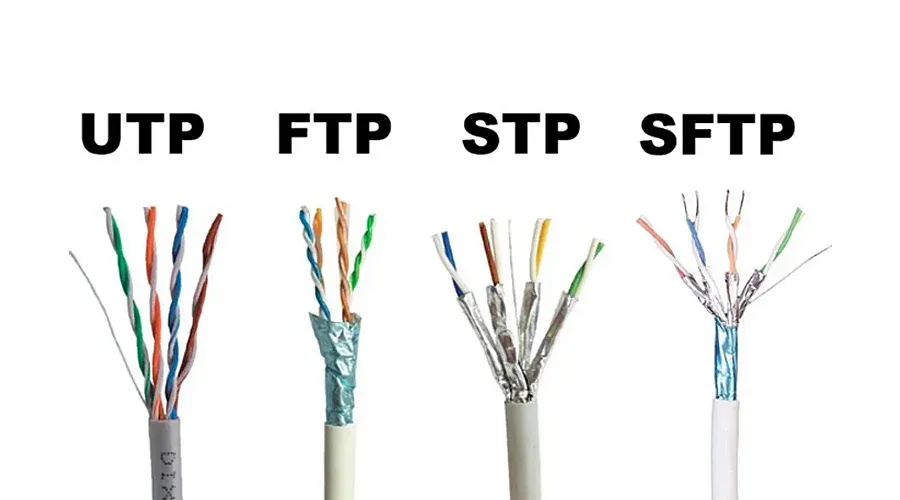

- Un blindage optionnel: UTP (Unshielded Twisted Pair, non blindé), FTP (blindage global en feuille d'aluminium), ou S/FTP (blindage individuel par paire + blindage global tressé) pour les environnements industriels ou électriquement bruyants.
- Le connecteur RJ45 proprement dit, avec ses 8 contacts métalliques qui viennent percer l'isolant des conducteurs (technologie IDC, Insulation Displacement Contact) lors du sertissage.

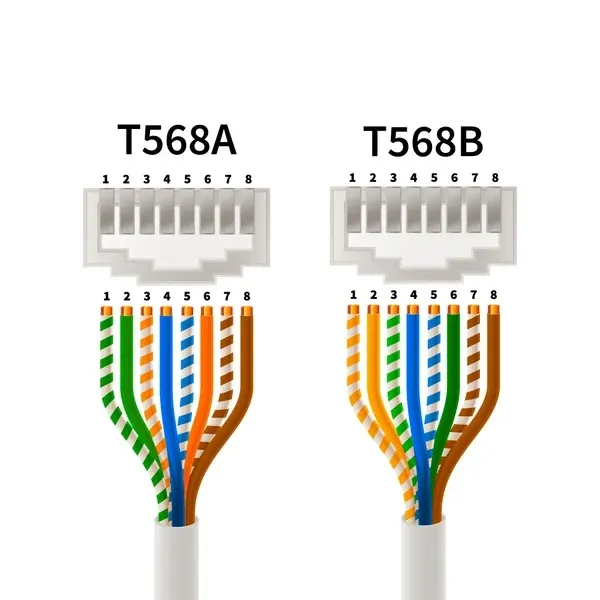

L'ordre de câblage des 8 fils sur les broches suit deux schémas normalisés : T568A et T568B, définis par la norme ANSI/TIA-568. Ils inversent simplement les paires orange et verte, sans impact fonctionnel tant que les deux extrémités utilisent le même schéma — c'est justement là que se joue la différence entre câble droit et câble croisé.
Le câble RJ45 et la couche physique du modèle OSI

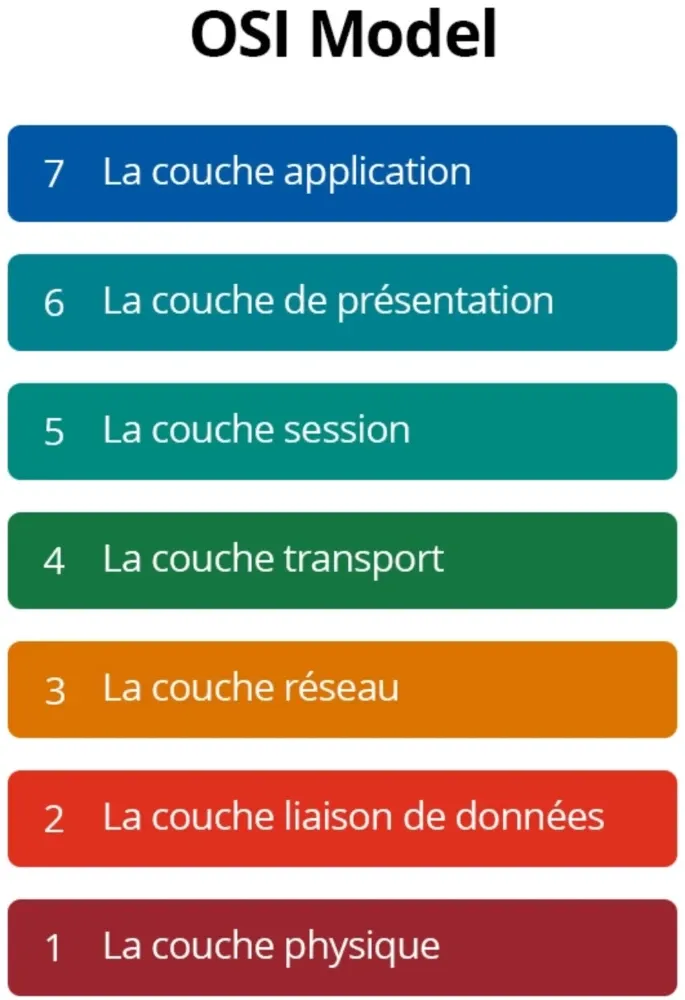

Dans le modèle OSI, le câble RJ45 opère exclusivement à la couche physique (couche 1). Son rôle se limite à la transmission de signaux électriques bruts entre deux équipements, sans aucune notion d'adressage, de trame ou de protocole. C'est le connecteur RJ45 et le câble Ethernet qui matérialisent le média de transmission décrit par la norme IEEE 802.3.
Concrètement, un câble RJ45 ne "sait" pas ce qu'il transporte : il transmet des variations de tension électrique. C'est la carte réseau (couche 1 et 2) qui interprète ces signaux, les encode ou les décode selon la norme Ethernet utilisée (10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T...), puis les remonte à la couche liaison de données (couche 2) pour construire des trames Ethernet avec adresses MAC.
C'est une distinction essentielle pour tout technicien : quand un lien réseau ne "monte" pas, le premier réflexe doit être de vérifier la couche physique — câble, connecteur, port — avant de suspecter la configuration logicielle. Un câble RJ45 sectionné, oxydé ou mal serti génère exactement les mêmes symptômes qu'un problème de VLAN mal configuré côté switch : aucun lien, ou un lien instable. La différence se voit sur les LED du port (link/activity) et se confirme au testeur de câble.
Les normes de câblage : Cat5e, Cat6, Cat6a, Cat7... et le rôle de la TIA
La norme de référence en Amérique du Nord, largement reprise d'ailleurs dans le monde, y compris en Europe où elle cohabite avec l'ISO/IEC 11801 est la série ANSI/TIA-568, publiée par la Telecommunications Industry Association. Sa dernière révision majeure est la TIA-568.3-D (2020), qui succède à la version C. Elle définit les catégories de câbles à paires torsadées, leurs performances en bande passante, en perte d'insertion et en diaphonie, ainsi que l'affectation des broches T568A/T568B.

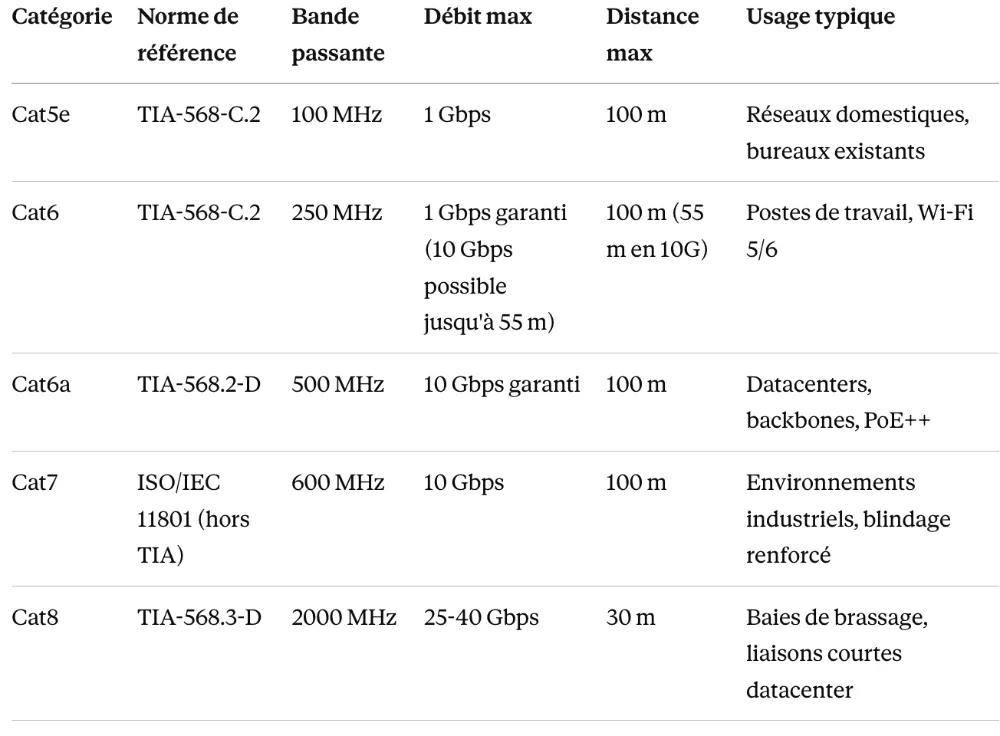

Chaque catégorie correspond à un cahier des charges précis, pas à une simple appellation marketing :
Pour un déploiement neuf en entreprise aujourd'hui, la Cat6a s'impose quasi systématiquement comme le standard raisonnable : elle absorbe le 10 Gbps sur toute la longueur de canal (100 m) et supporte confortablement le PoE++ pour l'alimentation des bornes Wi-Fi 6E ou des caméras IP.
Câble droit vs câble croisé : deux logiques de câblage, deux usages
C'est ici que le schéma de câblage T568A/T568B prend tout son sens pratique.

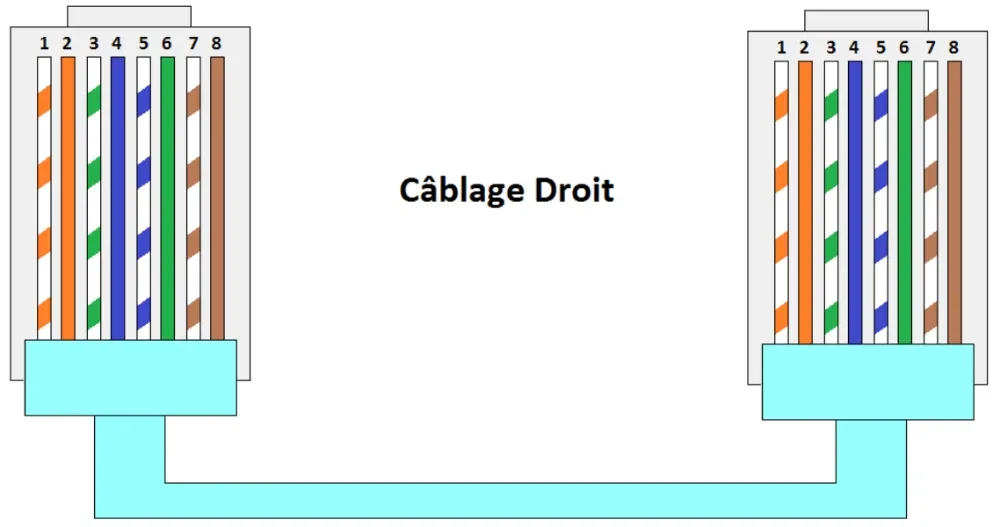

Le câble droit (straight-through) utilise le même schéma (T568A ou T568B) aux deux extrémités. Les broches d'émission d'un côté correspondent aux broches de réception de l'autre — c'est le comportement attendu quand on relie deux équipements de nature différente : un PC à un switch, un switch à un routeur, une imprimante à une prise murale. C'est de très loin le câble le plus courant, celui qu'on trouve en vente dans le commerce.

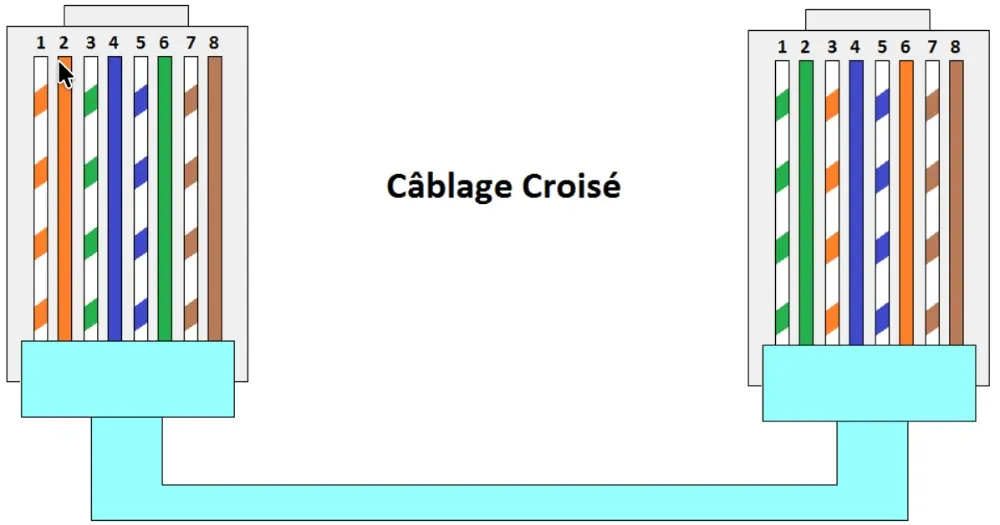

Le câble croisé (crossover) utilise T568A à une extrémité et T568B à l'autre. Il inverse les paires d'émission et de réception, ce qui était indispensable historiquement pour relier deux équipements de même nature — deux PC en direct, deux switchs entre eux, ou un PC directement à un routeur — sans passer par un équipement intermédiaire qui aurait fait ce croisement électriquement.
Dans la pratique actuelle, ce besoin a largement disparu : la quasi-totalité des interfaces Gigabit Ethernet modernes intègrent une fonction Auto-MDI/MDI-X, qui détecte automatiquement le sens du câblage et s'adapte, rendant le câble croisé inutile dans 95 % des cas.
Il reste néanmoins pertinent de le connaître pour deux raisons : diagnostiquer d'anciens équipements dépourvus de cette fonction (certains switchs non manageables bas de gamme, matériel industriel ancien), et comprendre pourquoi un technicien peut, sur le terrain, sertir volontairement un câble croisé pour un test de liaison directe entre deux serveurs sans switch.
Le PoE : quand le câble RJ45 transporte aussi du courant

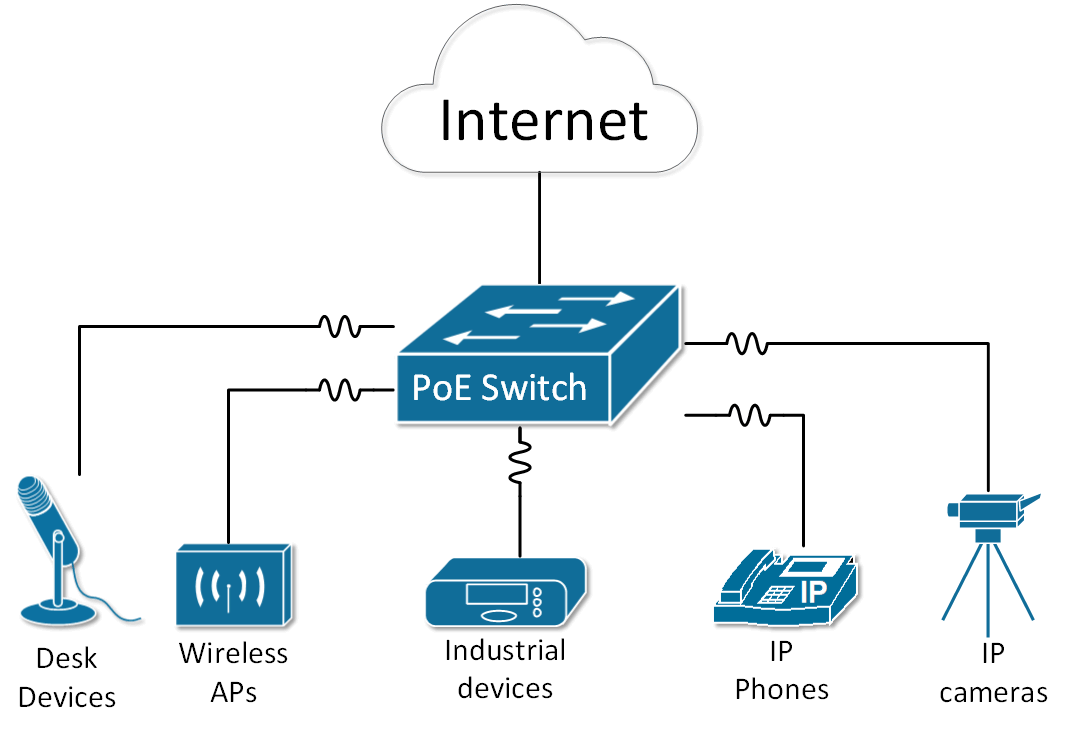

Longtemps réservé à la téléphonie IP, le PoE (Power over Ethernet) s'est généralisé à mesure que bornes Wi-Fi, caméras de vidéosurveillance, badgeuses ou éclairages connectés ont migré vers le réseau data. Le principe : superposer une tension continue au signal de données, sur les mêmes conducteurs de cuivre, pour alimenter l'équipement distant sans câble secteur dédié.
Sur quelles paires passe le courant ? Deux méthodes coexistent, toutes deux prévues par la norme IEEE 802.3 :

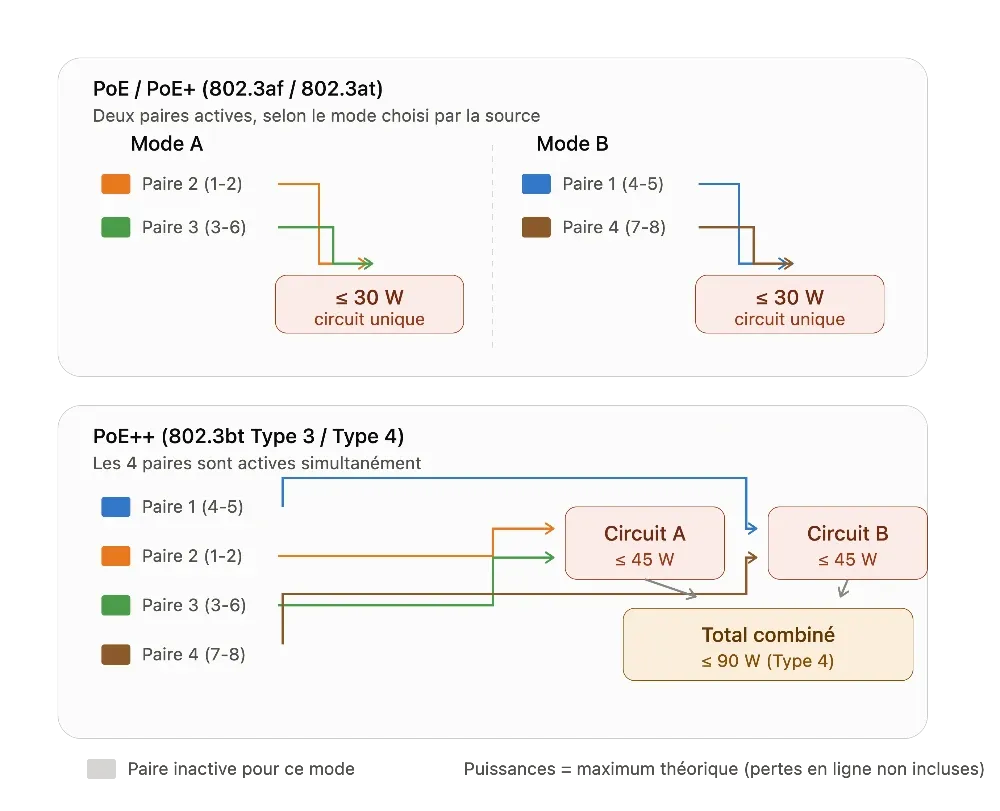

- Mode A (alternative A) : le courant continu est injecté sur les paires qui portent déjà les données, c'est-à-dire les paires 2 (broches 1-2) et 3 (broches 3-6) en 10/100BASE-T. On parle de "phantom power" : la tension continue et le signal alternatif de données coexistent sur les mêmes conducteurs sans interférer, car ils opèrent dans des gammes de fréquence différentes.
- Mode B (alternative B) : le courant passe sur les deux paires initialement inutilisées en 10/100BASE-T, soit les paires 1 (broches 4-5) et 4 (broches 7-8). En 1000BASE-T et au-delà, où les 4 paires transportent déjà des données en simultané, cette distinction perd son sens : le courant est simplement superposé sur toutes les paires actives, quelle que soit la norme (802.3af/at) ou obligatoirement sur les 4 paires pour les puissances les plus élevées (802.3bt).
Les normes de puissance PoE définissent des paliers croissants : le 802.3af (PoE standard) délivre jusqu'à 15,4 W à la source pour environ 12,95 W disponibles à l'équipement une fois les pertes en ligne déduites ; le 802.3at (PoE+) monte à 30 W/25,5 W, suffisant pour la plupart des bornes Wi-Fi 6 ; le 802.3bt (PoE++, décliné en type 3 et type 4) atteint respectivement 60 W/51 W et 90 W/71 W, en mobilisant systématiquement les 4 paires du câble pour répartir le courant et limiter l'échauffement, utile pour des équipements gourmands comme les caméras PTZ ou les écrans d'affichage dynamique.
L'incidence sur le câblage n'est pas anodine. Faire circuler du courant dans des conducteurs de cuivre génère un échauffement par effet Joule, proportionnel au carré de l'intensité et à la résistance du conducteur. Ce phénomène devient significatif lorsque de nombreux câbles PoE++ sont regroupés en faisceau serré dans un chemin de câbles ou une gaine technique fermée : la chaleur s'accumule et peut, dans les cas extrêmes, dégrader l'isolant ou fausser les mesures de perte d'insertion. La norme TIA-568.3-D recommande d'ailleurs des facteurs de déclassement (derating) de la longueur de câble utilisable en fonction du nombre de câbles PoE++ regroupés et de la température ambiante.
Dans la pratique, cela pousse à privilégier des catégories de câble à conducteurs plus épais et mieux isolés la Cat6a s'impose largement ici, sa gaine plus épaisse dissipant mieux la chaleur qu'une Cat5e et à éviter de compresser les câbles avec des colliers de serrage trop serrés, qui aggravent la concentration thermique en plus de risquer de déformer les paires torsadées.
Le câble console : un câble RJ45 qui n'a (presque) rien à voir avec les autres
C'est le point sur lequel la confusion est la plus fréquente chez les débutants, et c'est pourtant fondamental à comprendre. Un câble console (souvent appelé câble rollover ou câble Cisco) possède aux deux extrémités des connecteurs RJ45 identiques à ceux d'un câble Ethernet classique. Visuellement, rien ne les distingue à l'œil nu.
Mais son câblage interne est totalement différent : il s'agit d'un câblage rollover, où la broche 1 d'une extrémité correspond à la broche 8 de l'autre, la broche 2 à la broche 7, et ainsi de suite — un miroir complet, pas une simple inversion de paires comme sur un câble croisé.
La différence la plus importante n'est pas dans le câblage, mais dans le protocole transporté. Un câble Ethernet RJ45 transporte du signal Ethernet 802.3, encapsulant des trames de données à travers la couche physique et la couche liaison. Un câble console, lui, transporte un signal RS-232 asynchrone, un protocole de communication série bien plus ancien, hérité de l'informatique des années 1960-70. Il ne sert donc pas à faire transiter du trafic réseau, mais à établir une connexion de gestion et de configuration directe avec l'interface d'administration en ligne de commande (CLI) d'un équipement — typiquement un routeur ou switch Cisco, mais aussi d'autres constructeurs comme Juniper ou HPE.

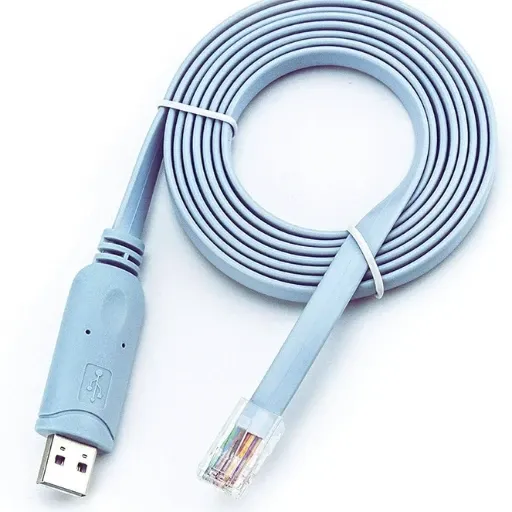

Concrètement, sur le terrain, un technicien relie le port console d'un switch Cisco à un ordinateur via un câble rollover RJ45-vers-RJ45 (ou plus couramment aujourd'hui, un adaptateur RJ45-vers-USB), ouvre un logiciel d'émulation de terminal (PuTTY, SecureCRT, ou minicom sous Linux) configuré en 9600 bauds, 8 bits de données, pas de parité, 1 bit de stop (les réglages RS-232 standards), et accède ainsi à l'interface de configuration de l'équipement — utile en particulier lorsque celui-ci n'a pas encore d'adresse IP configurée, ou lors d'une récupération après un mot de passe perdu (procédure de password recovery).
C'est cette dimension "hors bande" (out-of-band management) qui distingue fondamentalement le câble console des autres câbles RJ45 : il ne transmet pas de données applicatives sur le réseau de production, il sert exclusivement à administrer l'équipement, souvent avant même que celui-ci ne soit connecté au réseau.
FAQ : 10 questions fréquentes sur le câble RJ45
Q: Peut-on utiliser un câble Cat6a partout où un câble Cat5e est actuellement installé ?
Oui, la Cat6a est rétrocompatible avec les équipements Cat5e/Cat6, mais son diamètre plus important (isolant plus épais) peut poser des problèmes de place dans des gaines ou goulottes déjà remplies. Il faut vérifier la capacité de la gaine avant remplacement.
Q: Un câble RJ45 blindé nécessite-t-il une mise à la terre spécifique ?
Oui, un câblage FTP ou S/FTP n'apporte un bénéfice réel que si le blindage est correctement relié à la terre à chaque extrémité (via des connecteurs et baies compatibles). Un blindage mal raccordé peut même dégrader les performances par effet d'antenne.
Q: Le connecteur RJ45 peut-il être réutilisé après un sertissage ?
Non, les contacts IDC déforment définitivement l'isolant des conducteurs lors du sertissage. Un connecteur déjà serti doit être coupé et remplacé, jamais réutilisé.
Q: Pourquoi certains câbles Cat6 annoncés "10 Gbps" ne tiennent-ils pas cette vitesse ?
Parce que la norme TIA-568 ne garantit le 10GBASE-T sur Cat6 que jusqu'à 55 mètres. Au-delà, la diaphonie augmente et le débit retombe automatiquement à 1 Gbps par négociation automatique.
Q: Quelle est la différence entre un câble patch et un câble de brassage ?
Aucune en réalité : "patch cable" est simplement le terme anglais pour câble de brassage, utilisé pour relier un panneau de brassage à un switch ou une prise murale à un poste de travail.
Q: Un câble RJ45 peut-il transporter de l'alimentation électrique ?
Oui, via le PoE (Power over Ethernet, normes IEEE 802.3af/at/bt), qui superpose du courant continu sur les mêmes paires de cuivre que le signal de données, à des puissances allant jusqu'à 90 W pour le PoE++ (802.3bt type 4).
Q: Faut-il tester systématiquement un câble RJ45 après sertissage ?
Oui, un test de continuité simple (câble tuner) vérifie l'absence de court-circuit ou d'inversion, mais seule une certification au testeur de câble professionnel (type Fluke) valide réellement les performances en bande passante conformes à la catégorie annoncée.
Q: Le câble croisé est-il totalement obsolète aujourd'hui ?
Presque : grâce à l'Auto-MDI/MDI-X généralisé sur le matériel Gigabit récent, il n'est plus indispensable dans l'immense majorité des cas, mais reste utile face à certains équipements industriels ou anciens dépourvus de cette fonction.
Q: Peut-on utiliser un câble console standard sur n'importe quel équipement réseau ?
Pas toujours : si le câblage rollover RJ45 est assez standardisé chez Cisco, certains constructeurs utilisent des brochages RS-232 légèrement différents. Il vaut mieux vérifier la documentation constructeur avant de brancher un câble console d'origine inconnue.
Q: Quelle longueur maximale ne faut-il jamais dépasser pour un câble RJ45 cuivre ?
100 mètres, quelle que soit la catégorie (Cat5e à Cat6a), conformément aux limites fixées par la norme ANSI/TIA-568 pour garantir l'intégrité du signal électrique en cuivre. Au-delà, il faut passer à la fibre optique.
En résumé : un détail qui n'en est pas un
Le câble RJ45 illustre bien un principe cher aux techniciens réseau expérimentés : la fiabilité d'une infrastructure se joue autant dans les détails de la couche physique que dans la sophistication de la configuration logicielle. Choisir la bonne catégorie de câble, respecter les normes de câblage, distinguer câble droit et câble croisé, et ne jamais confondre un câble console avec un câble de données, ce sont des réflexes qui évitent des heures de dépannage inutile.
