Déploiement et architecture du réseau FTTH en France

Le déploiement de la fibre optique en France s'appuie sur une architecture normalisée appelée FTTH (Fiber To The Home - Fibre jusqu'à l'abonné). Ce tutoriel s'adresse aux professionnels du secteur des télécommunications mais aussi aux particuliers et détaille l'architecture complète d'un réseau FTTH, de l'équipement central jusqu'au domicile de l'abonné.

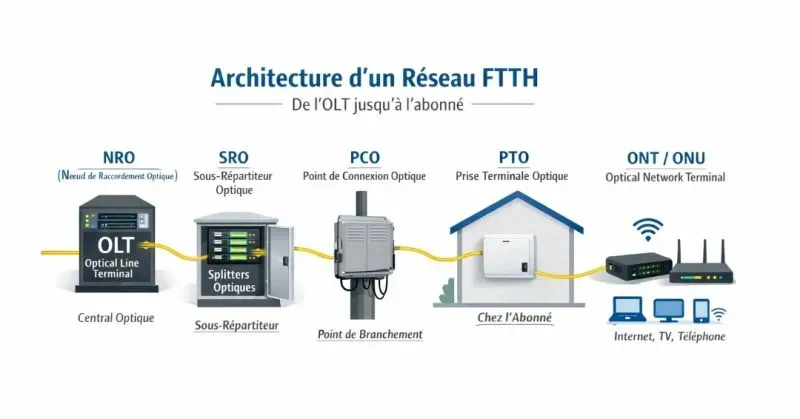

Architecture générale du réseau FTTH

Un réseau FTTH se compose de plusieurs équipements interconnectés par fibre optique, formant une chaîne de transmission du signal depuis le central opérateur jusqu'au domicile du client.

Cette architecture repose sur le principe de distribution point-à-multipoint utilisant la technologie PON (Passive Optical Network), majoritairement GPON (Gigabit PON) ou XGS-PON (10 Gigabit Symmetrical PON) en France.

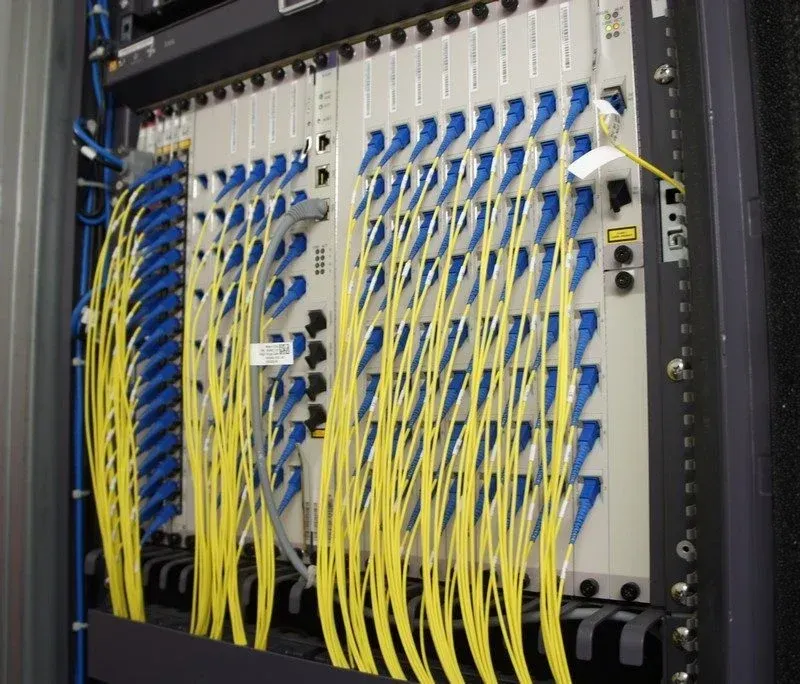

L'OLT - Optical Line Terminal (nœud de raccordement optique)

Définition et rôle

L'OLT (Optical Line Terminal), également appelé NRO (Nœud de Raccordement Optique) en France, constitue le point de départ du réseau FTTH. Cet équipement actif est situé dans le central technique de l'opérateur ou dans un local dédié.

Fonctions principales

• Génération du signal optique : L'OLT convertit les signaux électriques provenant du réseau de collecte en signaux optiques
• Multiplexage : Il gère simultanément plusieurs longueurs d'onde pour la transmission bidirectionnelle
• Multiplexage : Il gère simultanément plusieurs longueurs d'onde pour la transmission bidirectionnelle
• Gestion du réseau : Pilotage des débits, authentification des ONT, supervision de la qualité du signal
• Point de concentration : Un seul OLT peut desservir plusieurs milliers d'abonnés

Caractéristiques techniques

L'OLT émet généralement sur une longueur d'onde de 1490 nm (données) et 1550 nm (télévision) en descendant, et reçoit sur 1310 nm en montant. Il intègre des cartes PON, chacune supportant typiquement 16 à 64 ports optiques.

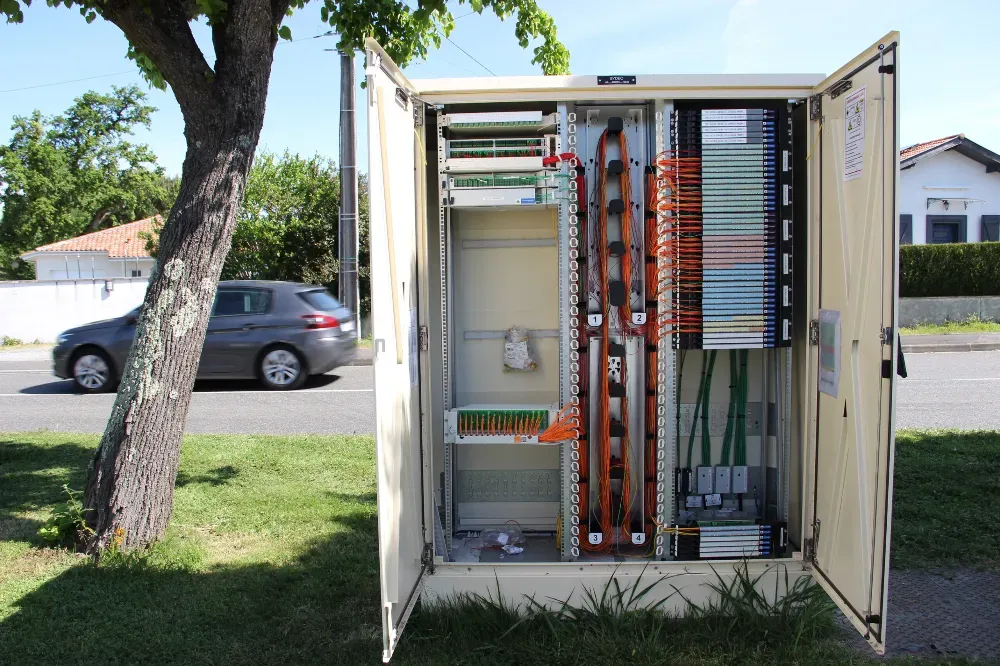

Le SRO - Sous-répartiteur optique

Définition et localisation

Le SRO (Sous-Répartiteur Optique) est un point de mutualisation passif installé en armoire de rue, en chambre télécom ou en immeuble. Il constitue le premier niveau de distribution du signal depuis le NRO.

Fonction de répartition

Le SRO héberge les splitters optiques (coupleurs passifs) qui divisent le signal provenant d'une fibre du NRO vers plusieurs fibres en direction des abonnés. Un splitter typique peut avoir un ratio de 1:8, 1:16, 1:32 ou 1:64.

Architecture de mutualisation

En France, le SRO constitue le point de mutualisation où plusieurs opérateurs peuvent se raccorder pour desservir les mêmes abonnés. Cette mutualisation répond à une obligation réglementaire dans les zones très denses et permet la concurrence.

Dimensionnement

Le nombre de ports disponibles au SRO détermine le nombre maximum d'abonnés raccordables dans la zone. Une planification rigoureuse est nécessaire pour anticiper les besoins futurs.

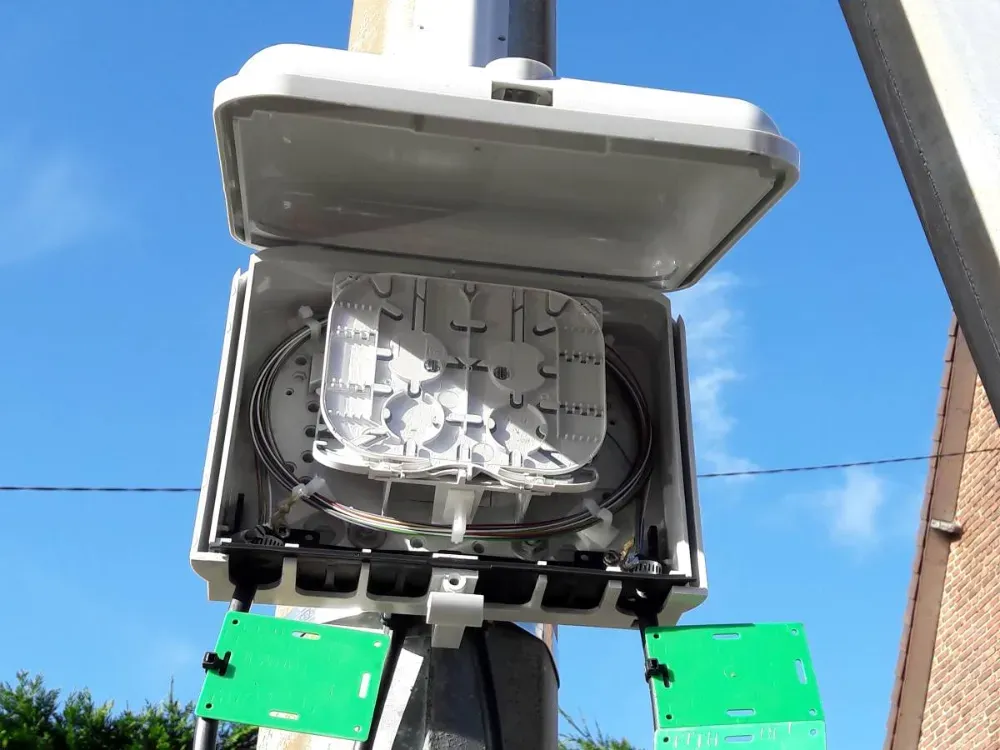

Le PCO/PBO - Point de connexion optique (point de branchement)

Définition et implantation

Le PCO (Point de Connexion Optique) appelé aussi PBO (Point de Branchement Optique), est un boîtier situé à proximité immédiate des logements à desservir. On le trouve généralement en pied d'immeuble, sur poteau, en façade ou en chambre de tirage.

Fonction de distribution terminale

Le PCO assure la transition entre le réseau de distribution (depuis le SRO) et les câbles de branchement individuels vers chaque logement. Il permet de connecter rapidement un nouvel abonné sans intervention sur le réseau principal.

Équipements

Le PCO contient des connecteurs optiques (SC/APC ou LC/APC selon les opérateurs) et permet la gestion des jarretières de raccordement. Il est étanche et sécurisé pour une installation en extérieur.

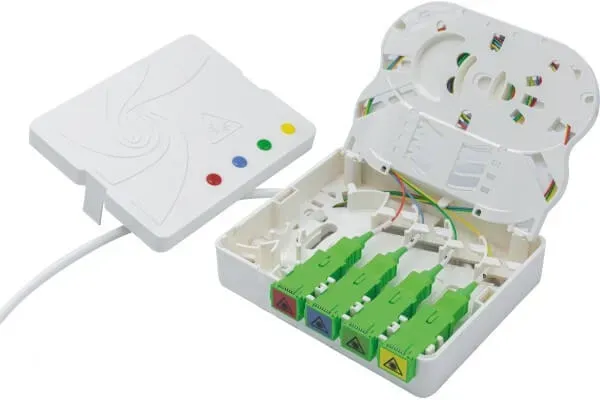

La PTO - Prise terminale optique

Définition et installation

La PTO (Prise Terminale Optique) est le point d'aboutissement de la fibre optique à l'intérieur du logement de l'abonné. Elle marque la limite de responsabilité entre le réseau de l'opérateur et l'installation intérieure du client.

Caractéristiques

• Installation murale similaire à une prise électrique
• Équipée d'un connecteur SC/APC femelle
• Protégée par un cache de sécurité
• Point de démarcation légal du réseau

Normes d'installation

La PTO doit être installée conformément aux normes NFC 15-100 et doit être accessible, idéalement dans le tableau de communication (GTL - Gaine Technique Logement) ou à proximité.

L'ONT/ONU - Optical network terminal/unit

Définition et fonction

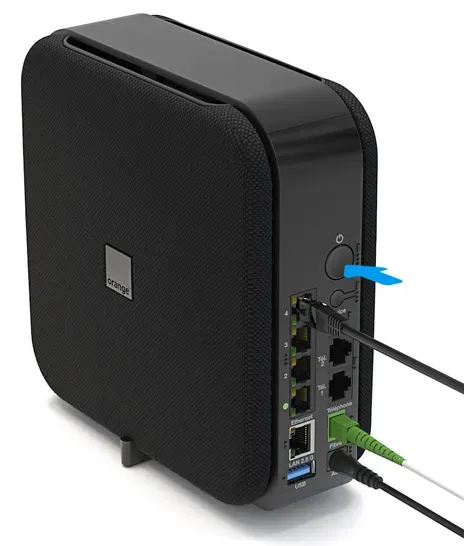

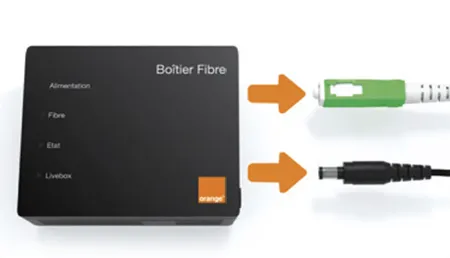

L'ONT (Optical Network Terminal) ou ONU (Optical Network Unit) est l'équipement terminal actif qui convertit le signal optique en signal électrique exploitable. Dans la plupart des cas en France, l'ONT est intégré directement dans la box Internet fournie par l'opérateur (Livebox, Freebox, Bbox, etc.).

Rôle de conversion

L'ONT assure plusieurs fonctions critiques :

• Conversion opto-électronique : Transformation du signal lumineux en signal électrique
• Authentification : Identification sur le réseau de l'opérateur
• Gestion des services : Fourniture d'Internet, téléphonie, télévision
• Interface utilisateur : Ports Ethernet, WiFi, téléphone pour connecter les équipements du client

Technologie PON

L'ONT communique avec l'OLT selon le protocole GPON ou XGS-PON, permettant des débits théoriques jusqu'à 10 Gbit/s en symétrique avec XGS-PON.

Chaîne de transmission complète

Le parcours du signal optique s'effectue selon le schéma suivant :

OLT (NRO) → Fibre de transport → SRO (Splitters) → Fibre de distribution → PCO → Câble de branchement → PTO → Jarretière optique → ONT (Box) → Équipements de l'abonné

Chaque segment de cette chaîne doit respecter des budgets optiques précis (atténuation maximale) pour garantir la qualité du signal et les débits contractuels.

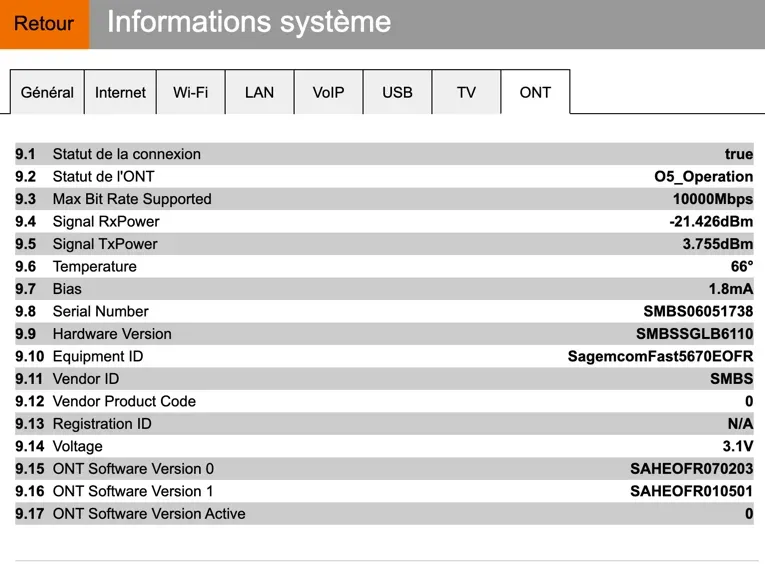

Lecture et interprétation des paramètres ONT (Exemple Livebox Orange)

Accès aux informations techniques

Sur une Livebox Orange, les paramètres de l'ONT sont accessibles via l'interface d'administration dans les Informations Système dans l'onglet ONT (généralement http://192.168.1.1).

Voici l'interprétation des principaux paramètres :

Statut de la connexion

• Valeur : true = Connexion active et fonctionnelle
• Indique que l'ONT est correctement enregistré sur l'OLT

Statut de l'ONT

• O5_Operation = État opérationnel normal
• États possibles : O1 (Initial), O2 (Standby), O3 (Serial Number), O4 (Ranging), O5 (Operationel), O6 (POPUP), O7 (Emergency Stop)

Max Bit Rate Supported

• 10000 Mbps = Débit maximal supporté (10 Gbit/s)
• Indique que l'ONT supporte le XGS-PON ou est compatible 10G

Signal RxPower (Puissance de réception)

• -21.426 dBm = Niveau de signal reçu depuis l'OLT
• Plage acceptable : -8 dBm à -28 dBm
• Valeurs au-delà de -28 dBm indiquent une atténuation excessive
• Valeurs au-dessus de -8 dBm peuvent saturer le récepteur

Signal TxPower (Puissance d'émission)

• 3.755 dBm = Niveau de signal émis vers l'OLT
• Plage typique : 0 à +5 dBm
• Indicateur de bon fonctionnement du laser de l'ONT

Temperature

• 66°C = Température de fonctionnement
• Plage acceptable : 0°C à 70°C
• Une température élevée peut indiquer un problème de ventilation

Bias (Courant de polarisation du laser)

• 1.8 mA = Courant d'alimentation du laser
• Valeur stable indiquant un fonctionnement normal

Serial Number

• SMBS06051738 = Numéro de série unique de l'ONT
• Utilisé pour l'identification et l'authentification sur le réseau
• 8.9 Hardware Version
• SMBSSGLB6110 = Version matérielle du module ONT
• 8.10 Equipment ID
• SagemcomFast5670EOFR = Modèle de la Livebox
• Identification du matériel pour la gestion du parc

Vendor ID

• SMBS = Identifiant du fabricant (Sagemcom)

Voltage

• 3.1V = Tension d'alimentation de l'ONT
• Plage normale : 3.0V à 3.5V

Versions logicielles

• Indiquent les firmwares installés et la version active
• Importantes pour la compatibilité et les mises à jour

FAQ - Les 10 questions essentielles sur la fibre FTTH

Qu'est-ce que la FTTH et quels sont ses avantages ?

La FTTH signifie "Fiber To The Home" (Fibre jusqu'à l'Abonné). C'est une technologie qui amène la fibre optique directement jusqu'à votre domicile, offrant des débits très élevés (de 500 Mbps à 10 Gbps).

Avantages principaux :

• Débits jusqu'à 100 fois supérieurs à l'ADSL
• Latence très faible (< 10 ms) idéale pour le gaming et visioconférence
• Débit symétrique possible (upload = download)
• Pas de dégradation du signal avec la distance
• Immunité aux interférences électromagnétiques
• Technologie évolutive pour les besoins futurs

Comment fonctionne l'architecture d'un réseau FTTH ?

Le réseau FTTH se compose de 5 équipements principaux reliés par fibre optique :

• OLT (NRO) : Équipement central de l'opérateur qui génère le signal optique
• SRO : Point de mutualisation avec des splitters qui divisent le signal vers plusieurs abonnés
• PCO : Point de branchement situé près de votre logement (pied d'immeuble, poteau)
• PTO : Prise terminale optique murale à l'intérieur de votre logement
• ONT (Box) : Équipement qui convertit le signal optique en signal électrique pour vos appareils
• Le signal parcourt : OLT → SRO → PCO → PTO → ONT → vos équipements

Que dois-je préparer AVANT l'arrivée du technicien ?

Vérifications techniques :

• Repérer l'emplacement du PCO (pied d'immeuble, poteau, façade)
• Vérifier l'existence de gaines techniques ou fourreaux entre le PCO et votre logement
• Identifier la présence d'une GTL (Gaine Technique Logement) ou d'une gaine ICTA
• Vérifier la présence d'une prise électrique fonctionnelle à proximité de l'emplacement souhaité

Préparation du logement :

• Dégager complètement la zone où sera installée la PTO (2 mètres autour)
• Retirer les meubles, tableaux, objets fragiles de la zone de travail
• Vérifier l'accès au bâtiment (codes, clés des locaux techniques)
• Prévoir 2 à 4 heures de disponibilité obligatoire
• Mettre les animaux en sécurité dans une pièce fermée

Où dois-je installer ma PTO (prise fibre) ?

Emplacements recommandés :

• Dans ou près de la GTL (Gaine Technique Logement) - IDÉAL
• À proximité du tableau électrique
• Dans l'entrée, le séjour ou le bureau selon vos besoins
• À 15-30 cm du sol (hauteur standard des prises électriques)
• À moins de 2-3 mètres d'une prise électrique pour alimenter la box

À éviter absolument :

• Salle de bain, buanderie (zones humides)
• Près d'une source de chaleur (radiateur, cheminée)
• Derrière un meuble fixe ou difficile d'accès
• En plein soleil direct

Comment interpréter les paramètres de mon ONT (box) ?

Les paramètres essentiels à surveiller (accessibles sur http://192.168.1.1 pour Orange) :

RxPower (Puissance de réception) :

• Plage acceptable : -8 dBm à -28 dBm
• Plage optimale : -15 dBm à -25 dBm
• Si < -28 dBm : signal trop faible → problème à signaler
• Si > -8 dBm : risque de saturation du récepteur

Statut de l'ONT :

• O5_Operation = Fonctionnement normal ✓
• Autre statut = Problème de connexion

Température :

• Plage acceptable : 0°C à 70°C
• Si > 70°C : problème de ventilation, éloigner des sources de chaleur

TxPower (Puissance d'émission) :

• Plage normale : 0 à +5 dBm
• Indicateur du bon fonctionnement du laser de votre box

Combien de temps dure l'installation et que fait le technicien ?

La durée d'intervention est généralement de 2 à 4 heures selon la complexité.

Étapes de l'intervention :

1.     Visite des lieux (15 min) : Le technicien inspecte, valide le parcours et l'emplacement de la PTO avec vous

2.     Tirage de la fibre (30 min à 2h) : Raccordement au PCO, tirage jusqu'à votre logement via des gaines existantes ou installation de goulottes apparentes

3.     Installation de la PTO (15-30 min) : Perçage, fixation de la prise murale, raccordement de la fibre

4.     Installation de la box (15-30 min) : Connexion de la jarretière optique PTO-box, mise sous tension, initialisation

5.     Tests et formation (15-30 min) : Vérification du signal, test de débit, explication du fonctionnement, remise des documents

Que faire si ma connexion ne fonctionne pas correctement ?

Réponse : Procédure de diagnostic :

1. Vérifications immédiates :

• Voyants de la box (noter les couleurs et comportements)
• Vérifier que la jarretière optique est bien branchée (PTO et box)
• Vérifier l'alimentation électrique
• Redémarrer la box (débrancher et attendre 30 secondes)

  2. Consulter les paramètres de l'ONT :

• Accéder à l'interface web de la box (http://192.168.1.1)
• Vérifier le RxPower (doit être entre -8 et -28 dBm)
• Vérifier le statut ONT (doit être O5_Operation)
• Vérifier la température (< 70°C)

3. Test de débit :

• Connecter un ordinateur en Ethernet directement sur un port RJ45 de la box (pas en WiFi)
• Utiliser speedtest.net, fast.com ou nperf.com
• Comparer avec votre offre (tolérance 80% en Ethernet)

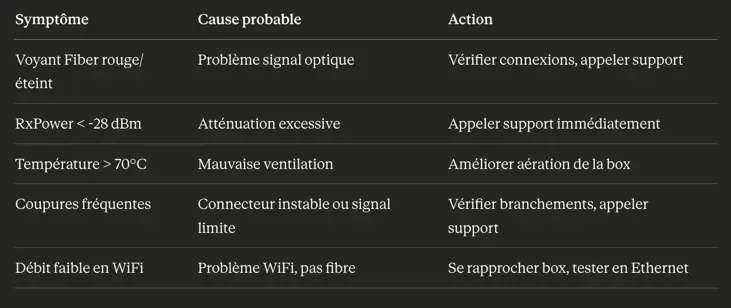

4. Problèmes courants et solutions :

Si le problème persiste : Contacter le support technique avec vos observations et vos mesures.

Puis-je débrancher ou déplacer ma box après l'installation ?

Débrancher la jarretière optique (câble PTO-box) :

• Techniquement possible mais fortement déconseillé
• Risque de salir les connecteurs et dégrader le signal
• À faire uniquement en cas de panne ou déménagement
• Si nécessaire : manipuler délicatement, nettoyer avec une lingette optique avant reconnexion

Déplacer la box :

• OUI, dans la limite de la longueur de la jarretière (1 à 3 mètres)
• Règles impératives :
• Ne pas débrancher la jarretière si possible
• Ne jamais plier la fibre (rayon de courbure minimum 3 cm)
• Ne pas tirer ou tendre excessivement
• Ne pas coincer la fibre (porte, fenêtre, meuble)
• Assurer une bonne ventilation de la box

Conseils :

• Si vous devez déplacer la box, envisagez un câble Ethernet plus long, plutôt que de bouger la jarretière optique
• Pour une meilleure couverture WiFi, positionnez la box en hauteur et au centre du logement

Conclusion

L'architecture FTTH représente une infrastructure complexe mais robuste, permettant de délivrer des débits symétriques très élevés sur de longues distances. La maîtrise de chaque composant (OLT, SRO, PCO, PTO, ONT) et la compréhension des paramètres de supervision sont essentiels pour garantir une qualité de service optimale.

Les techniciens doivent porter une attention particulière aux mesures optiques, à la propreté des connexions et au respect des normes d'installation. La supervision régulière des paramètres ONT permet d'anticiper les problèmes et de maintenir un réseau performant dans la durée.

Avec l'évolution vers le XGS-PON et les débits multi-gigabit, la fibre optique reste la technologie d'avenir pour les réseaux d'accès, nécessitant des compétences techniques solides et une formation continue des équipes de déploiement.
