Dans les salles serveurs comme dans les data centers, un nouveau langage s’est imposé : celui des SFP, QSFP, SR, LR, OM3 et OS2.
Ces acronymes sont devenus le vocabulaire courant de la performance réseau, mais rares sont ceux qui les comprennent vraiment.
Alors que la demande en débits explose et que les architectures hybrides se multiplient, savoir différencier un module LR d’un SR ou un connecteur LC d’un MPO devient un véritable atout stratégique.
Voici donc le guide NetworkPulse pour tout comprendre sur les connecteurs fibre, les modules optiques et les meilleures pratiques à adopter en entreprise.
Pourquoi tout le monde se perd dans les SFP et QSFP
Vous avez déjà vu passer des références du type “SFP+ 10GBASE-LR 1310 nm single-mode OS2” et eu envie de fermer la doc ?
Pas de panique : vous n’êtes pas seul.
Ces quelques lettres résument un univers de normes, longueurs d’onde et compatibilités.
Comprendre ces sigles, c’est éviter les mauvaises commandes et les nuits de dépannage.
Chez NetworkPulse, on vous explique enfin, simplement, comment choisir vos modules optiques et vos fibres sans erreur.
Les modules optiques expliqués simplement
Les transceivers (SFP, QSFP, etc.) sont les interfaces entre l’électronique et la lumière.
Ils transforment les signaux électriques de votre switch ou routeur en signaux optiques transmis sur la fibre.

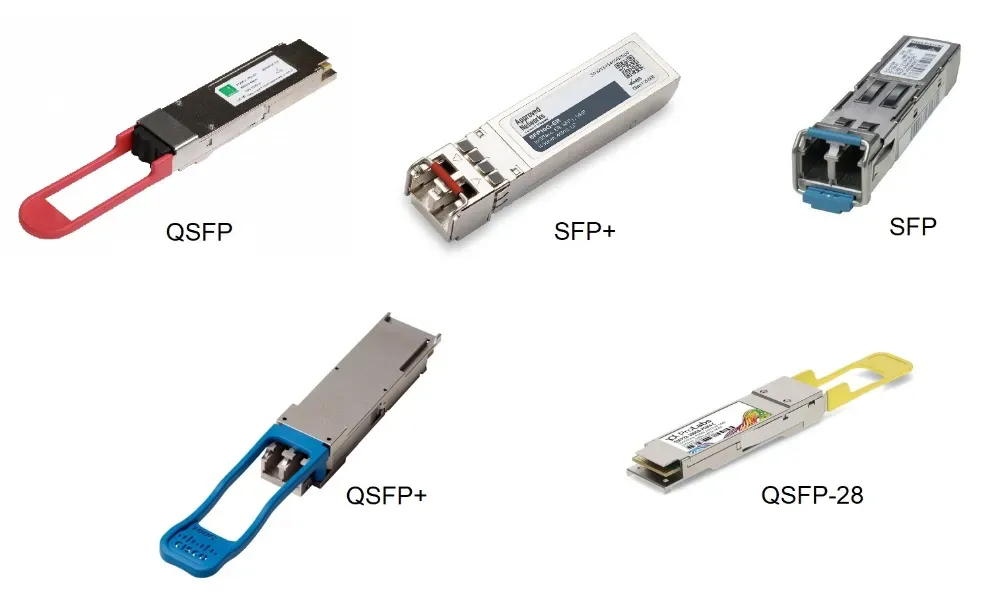

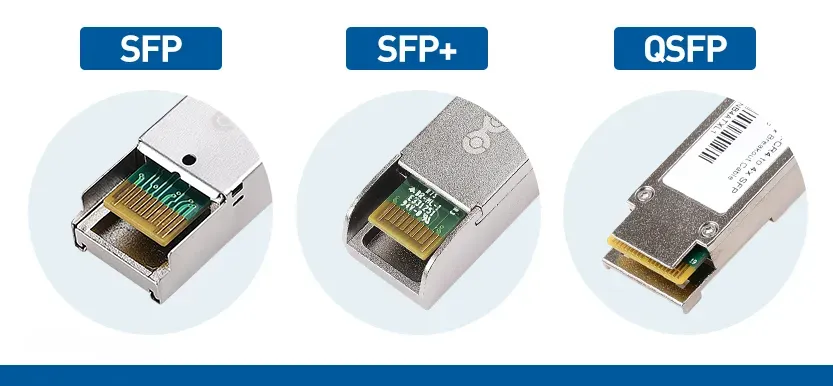

Les principales familles de modules
| Module | Débit | Canaux | Usage |
|---|---|---|---|
| SFP | 1 Gbit/s | 1 | Lien de base |
| SFP+ | 10 Gbit/s | 1 | Réseau coeur ou distribution |
| SFP28 | 25 Gbit/s | 1 | Réseaux récents |
| QSFP+ | 40 Gbit/s | 4 | Agrégation 40G |
| QSFP28 | 100 Gbit/s | 4 | Backbone, spine/leaf |
| QSFP-DD | 400 Gbit/s | 8 | Cloud, hyperscale |
💬 En résumé :
SFP = 1 canal / QSFP = 4 canaux ou plus.
Plus il y a de canaux, plus la densité de ports augmente.
Les principales familles de modules

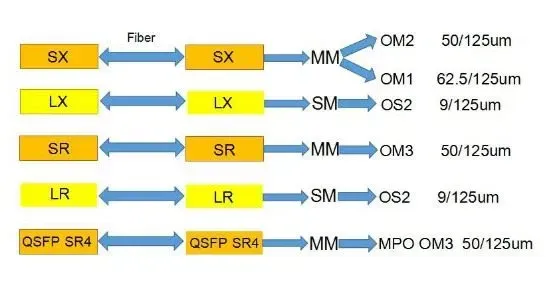

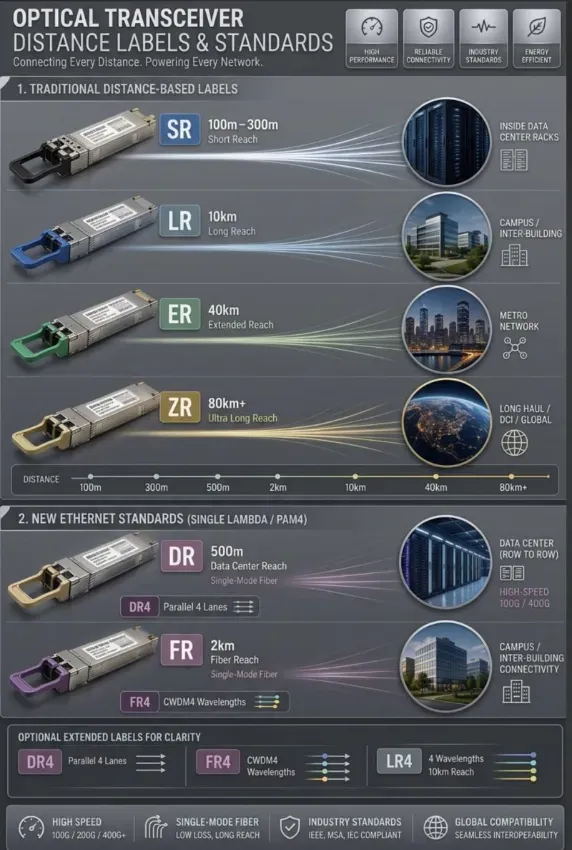

SR, LR, ER, ZR : comprendre les portées et longueurs d’onde
Les suffixes SR, LR, ER, ZR définissent la distance maximale et la longueur d’onde utilisée.
| Suffixe | Signification | Longueur d'onde | Type de fibre | Portée |
|---|---|---|---|---|
| SR | Short Range | 850 nm | Multimode (OM3/OM4) | 300 à 400 m |
| LR | Long Reach | 1310 nm | Single-mode (OS1/OS2) | 10 km |
| ER | Extended Reach | 1550 nm | Single-mode | 40 km |
| ZR | ZeRO dispersion | 1550 nm | Single-mode | jusqu'à 80 km |
La compatibilité optique dépend du cœur de fibre et de la longueur d’onde.
Choisir la bonne fibre : OM3, OM4, OS2
Les fibres optiques se divisent en deux grandes familles.
🔹 Fibre multimode (OM1 → OM5)
- Cœur large (50 ou 62,5 µm)
- Moins coûteuse, mais portée limitée
- Couleur : orange / aqua
- Idéale pour : liaisons intra-bâtiment, baie à baie
🔹 Fibre monomode (OS1 / OS2)
- Cœur fin (9 µm)
- Excellente portée
- Couleur: jaune
- Idéale pour : interconnexion de bâtiments, backbones
💡 Règle d’or :
< 300 m → OM3 + SR
>300 m → OS2 + LR

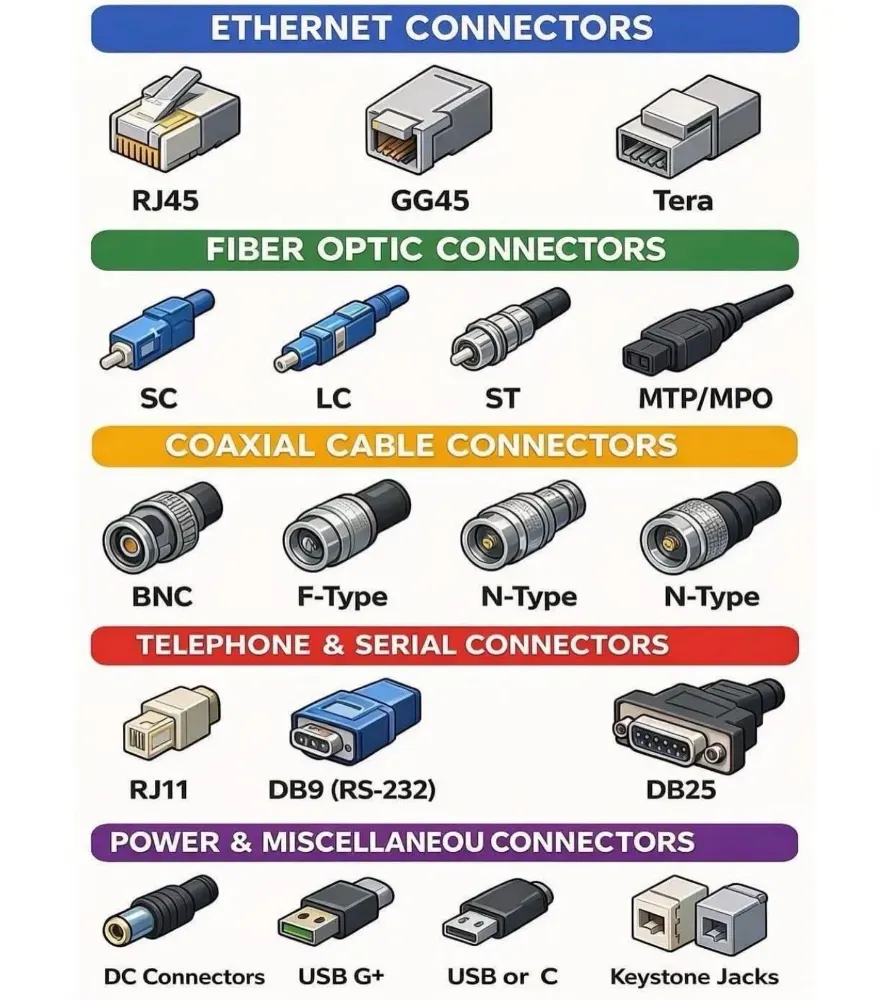

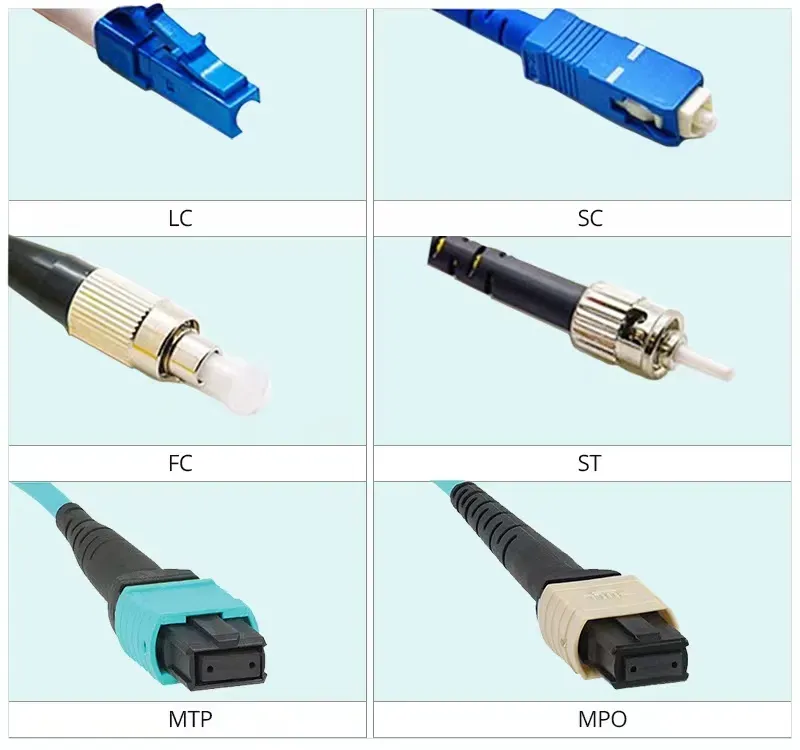

Connecteurs et câblage : LC, SC, MPO
| Connecteur | Type | Particularité | Usage |
|---|---|---|---|
| LC | Duplex | Compact, standard moderne | Modules SFP/SFP+ |
| SC | Duplex | Ancien, plus large | Infrastructures legacy |
| MPO/MTP | Multifibre | 12 à 24 brins | Module QSFP (40/100G) |
🎯 Bon à savoir :
- LC bleu = UPC, LC vert = APC → ne pas mélanger.
- Une mauvaise terminaison provoque des pertes de puissance et réflexions optiques.
Cas pratiques — les bons couples fibre + module
| Scénario | Fibre | Module | Distance |
|---|---|---|---|
| Baie à baie | OM3 | SFP+ 10GBASE-SR | <300 m |
| Campus inter-bâtiments | OS2 | SFP+ 10GBASE-LR | ≤10 km |
| Backbone datacenter | OM4/OS2 | SFP28 100GBASE-SR4 / LR4 | 100m à 10km |
| Liaison métropolitaine | OS2 | QSFP-ER4 / ZR | 40 km et + |
💬 Conseil NetworkPulse :
Ne surdimensionnez pas vos modules.
Un LR sur 200 m peut être trop puissant et saturer le récepteur.
Les erreurs les plus fréquentes
- Mélanger multimode et monomode
- Connecteurs mal appariés (UPC/APC)
- Modules non compatibles constructeur
- Distance réelle mal estimée
- Câblage sans repérage clair
Le coin traduction — la précision, ça compte
Dans les fiches techniques ou cahiers des charges, une erreur de terminologie peut coûter cher.
| Terme anglais | Mauvaise traduction | Traduction correcte |
|---|---|---|
| Short Range (SR) | “Portée courte” | “Module SR – 850 nm, multimode ≤ 400 m” |
| Single-Mode Fiber (SMF) | “Fibre simple” | “Fibre monomode (OS1/OS2)” |
| Modal Bandwidth | “Bande passante modale” sans précision | “Capacité de propagation des modes lumineux dans une fibre multimode” |
🎯 Faites traduire vos documents par un professionnel spécialisé réseau/télécom.
Une confusion entre SR et LR, et c’est toute une commande à refaire.
En conclusion : la clarté, c’est la performance
Bien comprendre vos modules optiques et vos types de fibre n’est pas un détail — c’est un facteur de fiabilité.
Chaque sigle (SFP, LR, OM4, LC…) a une signification précise, et les ignorer peut coûter cher.
Récapitulatif express :
- SFP = 1 canal / QSFP = 4 canaux
- SR → multimode courte portée / LR → monomode longue portée
- LC et MPO dominent les architectures modernes
- Une bonne documentation évite les erreurs coûteuses
